Bộ chi tiết cơ cấu và truyền động cơ khí là học cụ dùng để chế tạo cơ cấu chuyển động cho mô hình, sản phẩm và rô-bốt, giúp học sinh trung học cơ sở phát triển năng lực thiết kế kỹ thuật ngay trong tiết học thực hành và trải nghiệm. Bộ sản phẩm cung cấp đầy đủ chi tiết truyền động, chi tiết kết cấu, động cơ điện một chiều và bánh xe để dựng nên một hệ thống chuyển động hoàn chỉnh giúp học sinh đo được, vận hành được và cải tiến được.
Vì sao môn học kỹ thuật cần bộ chi tiết truyền động chuẩn
Trong giảng dạy STEM, thách thức thường gặp là học sinh hiểu lý thuyết về bánh răng, đòn bẩy hay ròng rọc nhưng thiếu chi tiết vật lý để lắp thành cơ cấu. Mô hình giấy và hình vẽ trên bảng không thể hiện chuyển động thực hay tổn thất ma sát, nên bài học dừng lại ở mức ghi nhớ. Học sinh không có cơ hội quan sát trục quay làm bánh răng ăn khớp và cũng không phát hiện lỗi lắp ráp nếu không tự tay vận hành.
Để học sinh thực sự trở thành người thiết kế, họ cần một nguồn chi tiết linh hoạt để thử nghiệm: lắp một kiểu cơ cấu, chạy thử, tháo ra và lắp lại theo phương án tốt hơn. Bộ chi tiết cơ cấu và truyền động cơ khí được thiết kế đúng cho vai trò đó, trở thành thư viện vật liệu kỹ thuật mà mỗi nhóm học sinh khai thác trong suốt dự án.
Giới thiệu chi tiết Bộ chi tiết cơ cấu và truyền động cơ khí
Bộ thiết bị gồm hai nhóm thành phần bổ trợ cho nhau. Nhóm chi tiết truyền động bao gồm bánh răng, trục, bạc, dây đai, xích, ròng rọc, đòn bẩy và thanh nối để dẫn truyền và biến đổi chuyển động. Nhóm chi tiết kết cấu gồm thanh định hình, ke góc và ốc vít kỹ thuật, cho phép dựng khung theo mô-đun. Bên cạnh đó, bộ có động cơ điện một chiều và bánh xe để tạo nguồn chuyển động. Chi tiết tương thích ghép nối với bo mạch điều khiển nên học sinh kết hợp được lắp ráp cơ khí với điều khiển điện tử. Sản phẩm có đơn vị tính là bộ, số lượng 06 bộ phục vụ hoạt động theo nhóm.
Tích hợp các yếu tố STEM trong sản phẩm
Khoa học (Science)
Khi lắp một cơ cấu, học sinh kiểm chứng trực tiếp các định luật cơ học: lực truyền qua bánh răng và xích, vai trò của đòn bẩy trong khuếch đại lực, ma sát ở bạc và ròng rọc, quán tính của bánh xe khi động cơ khởi động hoặc dừng. Hiện tượng trượt của dây đai, rung của trục hay tiếng kêu của mối ăn khớp không đều đều trở thành dữ liệu quan sát để học sinh liên hệ với kiến thức vật lý đã học.
Công nghệ (Technology)
Công cụ hỗ trợ gồm động cơ điện một chiều, bánh xe và khả năng ghép nối với bo mạch điều khiển, giúp học sinh điều khiển chiều quay, tốc độ và thứ tự hoạt động của cơ cấu bằng chương trình. Dùng đồng hồ bấm giờ hoặc bảng tính để ghi nhận số vòng quay và thời gian chạy thử, biến chuyển động thành dữ liệu so sánh được.
Kỹ thuật (Engineering)
Học sinh làm việc theo đúng quy trình thiết kế kỹ thuật: nhận yêu cầu về một cơ cấu, phác thảo sơ đồ truyền động, chọn chi tiết, lắp khung mô-đun và chạy thử. Khi mô hình bị lệch, kẹt hoặc mất truyền động, các em xác định nguyên nhân như lắp sai vị trí trục, căng dây đai quá mức hay bánh răng không ăn khớp, rồi tháo lắp lại cho đến khi cơ cấu vận hành ổn định.
Toán học (Math)
Các phép tính gắn liền với sản phẩm gồm: tỷ số truyền giữa các bánh răng và puli, khoảng cách các trục, số vòng quay của bánh xe trên một mét đường đi, lực nâng của đòn bẩy với từng vị trí kê và số đo của khung mô-đun. Những phép tính này giúp học sinh tối ưu hóa cơ cấu dựa trên số liệu thay vì cảm tính.
Tính năng nổi bật của bộ chi tiết

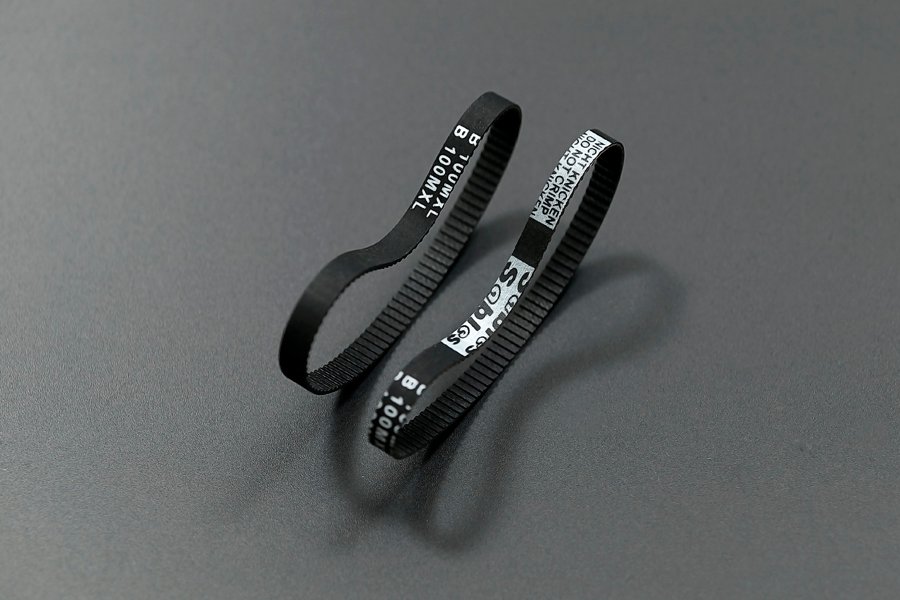

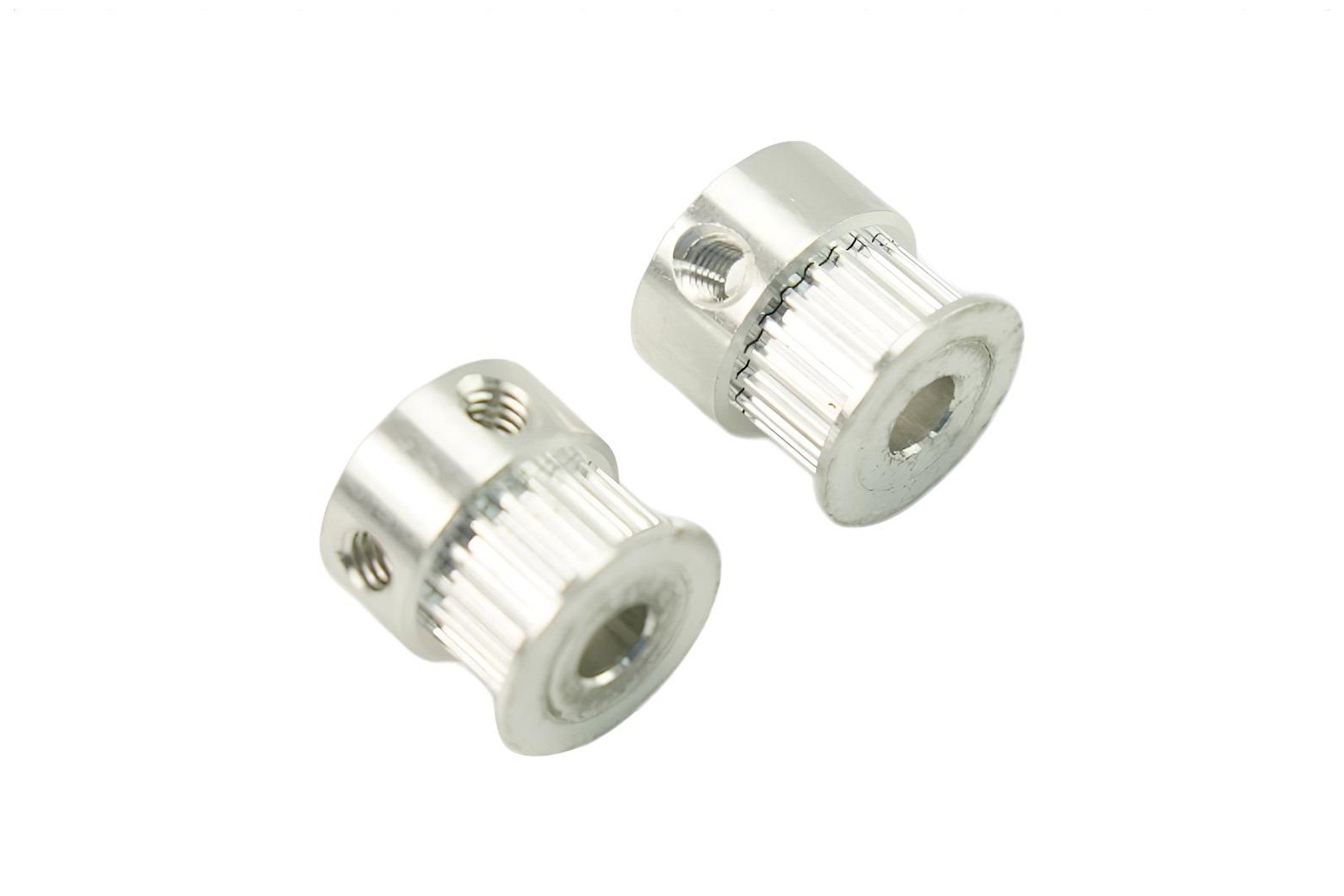

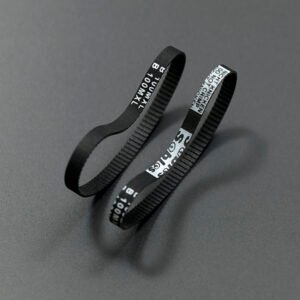

- Chi tiết truyền động đa dạng: bánh răng, trục, bạc, dây đai, xích, ròng rọc, đòn bẩy, thanh nối.

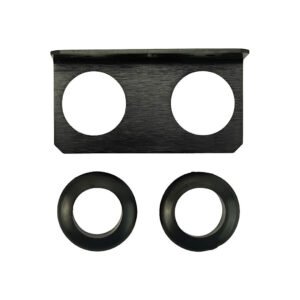

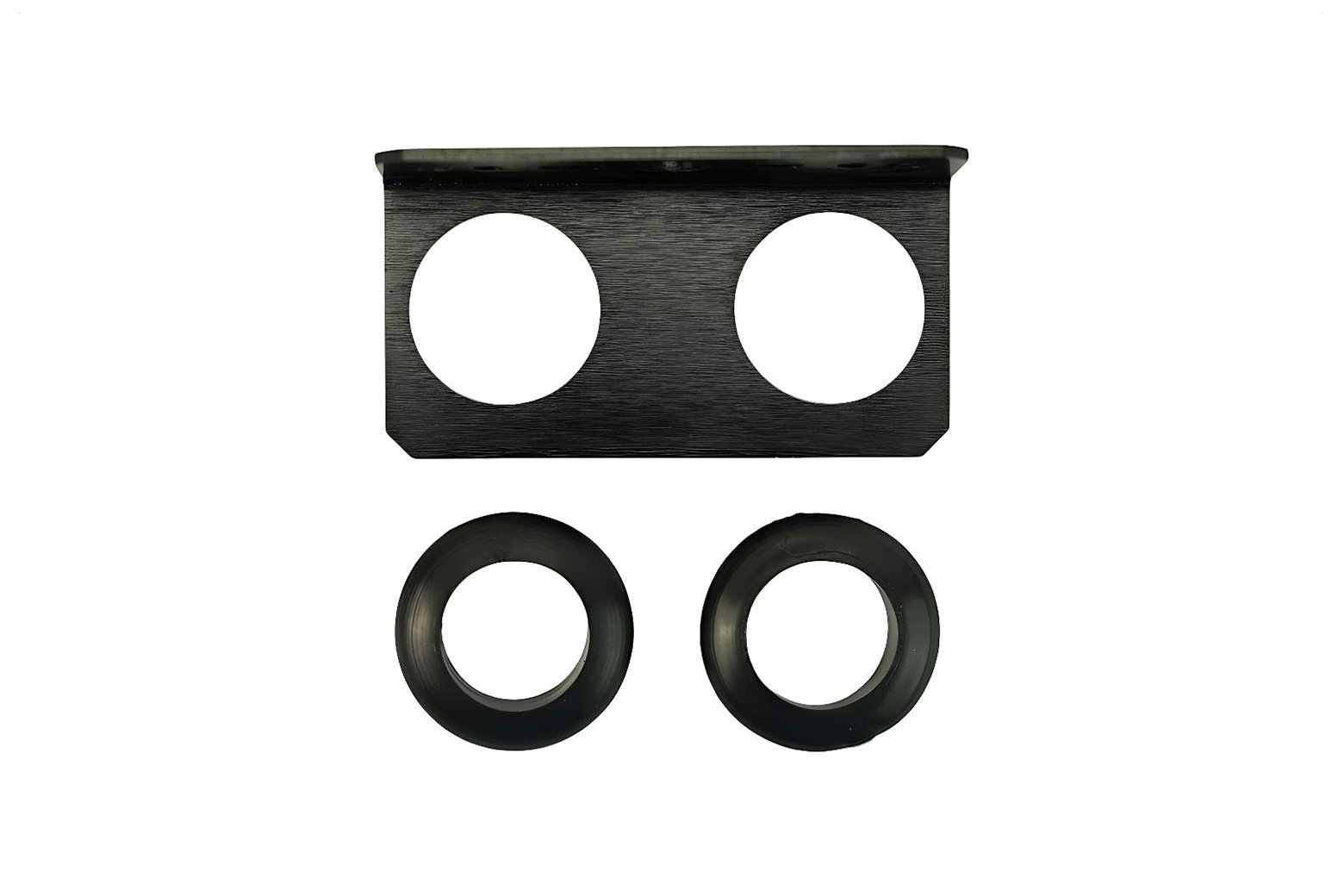

- Chi tiết kết cấu ghép theo mô-đun: thanh định hình, ke góc, ốc vít kỹ thuật tạo khung chắc chắn.

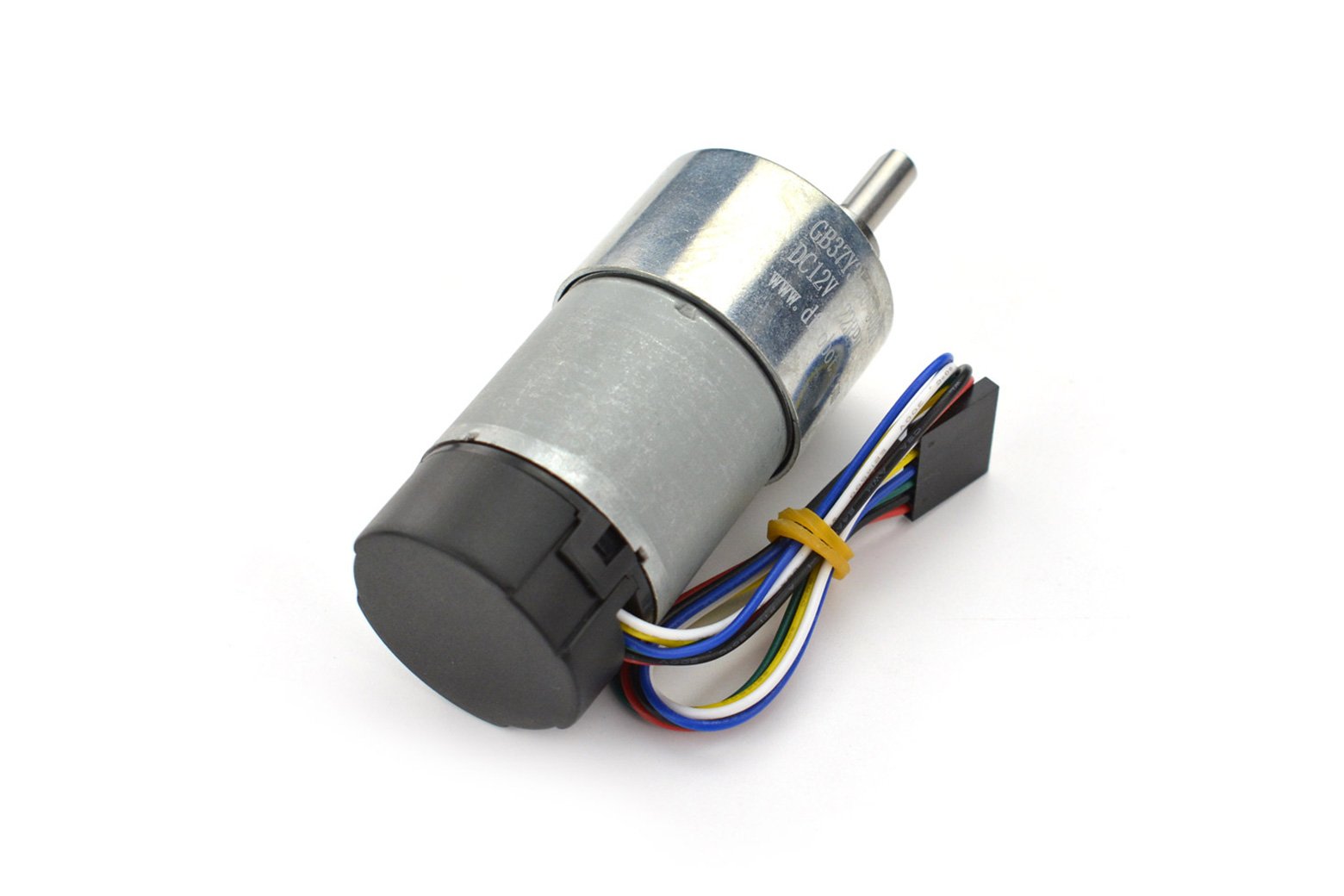

- Động cơ điện một chiều và bánh xe đi kèm, cung cấp nguồn chuyển động cho mô hình.
- Tương thích ghép nối với bo mạch điều khiển, kết hợp được giữa lắp ráp cơ khí và điều khiển điện tử.
- Chi tiết tháo lắp được, tái sử dụng cho nhiều chủ đề và nhiều lớp học liên tiếp.
Bạn đang chuẩn bị phòng LAB STEM cho trung học cơ sở? Hãy bắt đầu từ bộ chi tiết truyền động nền tảng này, vì mọi mô hình, sản phẩm và rô-bốt sau đó đều được dựng lên từ đây. Liên hệ ngay để nhận tư vấn.
Hướng dẫn tổ chức hoạt động thực hành với sản phẩm
- Đặt vấn đề: chọn một yêu cầu cụ thể như cổng tự động, cần gạt hay xe di chuyển, và xác định loại chuyển động cần tạo ra.
- Phác thảo sơ đồ truyền động: học sinh vẽ sơ đồ gồm nguồn lực, các chi tiết truyền động và đầu ra, chú giải tỷ số truyền dự kiến.
- Lắp ráp khung và cơ cấu: dựng khung bằng thanh định hình, ke góc và ốc vít, lắp chi tiết truyền động theo sơ đồ, ghép động cơ và bánh xe.
- Chạy thử và đo đạc: cấp nguồn cho mô hình, quan sát chuyển động, đo thời gian chạy, số vòng quay hoặc quãng đường và ghi vào phiếu quan sát.
- Phát hiện lỗi và cải tiến: nếu cơ cấu bị kẹt hoặc truyền động kém, học sinh chỉnh vị trí trục, độ căng dây đai, ăn khớp bánh răng rồi chạy thử lại.
- Báo cáo thiết kế: mỗi nhóm trình bày sơ đồ, số liệu đo được và giải thích vì sao phương án cuối cùng hoạt động tốt hơn.
Đối tượng sử dụng phù hợp
Sản phẩm phù hợp với trường trung học cơ sở, phòng học và phòng LAB STEM, giáo viên bộ môn công nghệ và Tin học tổ chức hoạt động lắp ráp, học sinh dự án chế tạo và câu lạc bộ rô-bốt, phụ huynh hướng dẫn con nghiên cứu kỹ thuật tại nhà.
Ưu thế vượt trội so với mô hình tĩnh
Khác với mô hình chỉ để quan sát, bộ chi tiết này đưa học sinh vào vai trò người thiết kế: các em tự chọn truyền động nào phù hợp, tự lắp, tự chạy thử và tự thay đổi khi kết quả chưa đạt. Nhờ chi tiết tháo lắp được, một bộ có thể dùng lại nhiều dự án, trong khi học sinh vẫn đo được, so sánh được và tối ưu hóa được hiệu suất của cơ cấu do chính mình tạo ra.
Câu hỏi thường gặp
Cách bảo quản Bộ chi tiết cơ cấu và truyền động cơ khí?
Sắp xếp chi tiết theo nhóm vào ngăn quy định sau mỗi tiết học, lau khô bề mặt trước khi cất, tránh ẩm ướt và bụi bẩn; động cơ điện để nơi khô ráo, không để ốc vít rơi ra sàn gây thất lạc.
Lưu ý an toàn nào cần tuân thủ khi sử dụng?
Không chạm vào bánh răng và xích khi động cơ đang quay, kiểm tra ốc vít đã siết chặt trước khi chạy thử, giữ khoảng cách với bánh xe khi mô hình di chuyển và không để nguồn điện vượt quá điện áp an toàn.
Sản phẩm có thể tái sử dụng cho nhiều lớp học không?
Có. Chi tiết tháo lắp được và bền, dùng lại được cho nhiều chu kỳ học tập; mỗi dự án mới chỉ cần thay đổi cách lắp ráp là đã tạo ra cơ cấu khác.
Số lượng bộ khuyến nghị cho phòng học là bao nhiêu?
Theo danh mục, số lượng là 06 bộ cho mỗi phòng học STEM cấp trung học cơ sở, tương ứng hoạt động của các nhóm học sinh trong giờ thực hành.
Kết luận
Bộ chi tiết cơ cấu và truyền động cơ khí là nền tảng để mỗi tiết học kỹ thuật của trường trung học cơ sở có sản phẩm chuyển động thật sự. Học sinh vừa lắp ráp, vừa đo đạc, vừa cải tiến, giáo viên có học cụ tổ chức hoạt động theo nhóm chuẩn hóa. Hãy liên hệ ngay để đầu tư bộ thiết bị này cho phòng LAB STEM của trường.
Bảng tổng kết thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Chi tiết truyền động | Bánh răng, trục, bạc, dây đai, xích, ròng rọc, đòn bẩy, thanh nối |
| Chi tiết kết cấu | Thanh định hình, ke góc, ốc vít kỹ thuật tạo khung theo mô-đun |
| Nguồn động lực | Động cơ điện một chiều, bánh xe |
| Tương thích | Ghép nối với bo mạch điều khiển |
| Mục đích sử dụng | Chế tạo cơ cấu chuyển động cho mô hình, sản phẩm và rô-bốt; phát triển năng lực thiết kế kỹ thuật |
| Nhóm thiết bị | Nhóm thiết bị thiết kế kỹ thuật và chế tạo |
| Đơn vị tính | Bộ |
| Số lượng | 06 |
| Cấp học | Trung học cơ sở |
