Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm

Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm – Giải pháp thí nghiệm lập trình robot toàn diện

Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm là bộ kit lập trình robotics cao cấp được thiết kế chuyên biệt cho môi trường giáo dục, phòng thí nghiệm STEM và các câu lạc bộ nghiên cứu khoa học. Sở hữu hơn 450 chi tiết cơ khí tải trọng cao cùng hệ thống mô-đun điện tử thông minh, bộ sản phẩm cho phép người học tự tay lắp ráp và vận hành 12 hình thái cấu trúc robot khác nhau. Đây là công cụ thí nghiệm trực quan lý tưởng để tiếp cận các kiến thức chuyên sâu về cơ điện tử, điều khiển tự động và tư duy lập trình máy tính, hoàn toàn không phải là thiết bị ứng dụng công nghiệp hay dân dụng.

Trong kỷ nguyên công nghệ số, việc đưa các mô hình robotics vào phòng thí nghiệm trường học gặp không ít khó khăn do các thiết bị rời rạc thiếu tính đồng bộ, cấu trúc cơ khí lỏng lẻo khó nâng cấp hoặc bo mạch quá phức tạp đối với học sinh. Người dạy và người học luôn cần một hệ thống trực quan, vừa đủ mạnh mẽ để triển khai các giải thuật phức tạp, vừa đủ linh hoạt để thay đổi hình thái theo từng bài học.

Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm ra đời để giải quyết triệt để bài toán này. Được thiết kế như một phòng thí nghiệm robotics thu nhỏ, sản phẩm mang lại trải nghiệm thực hành chuẩn hóa, giúp hiện thực hóa các bài học lý thuyết khô khan thành các mô hình chuyển động thực tế.

Giới thiệu tổng quan về thiết bị thí nghiệm WeeeBot RobotStorm

Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm thuộc hệ sinh thái giáo dục của Weeemake, nổi tiếng với tính mô-đun hóa cao và độ bền vượt trội. Điểm đặc biệt của phiên bản nâng cấp V2.0 này là sự bổ sung của bộ kẹp robot bằng kim loại cứng cáp, gia tăng độ chính xác trong các thao tác vận hành cơ khí.

Sản phẩm nằm trong dự án Thiết Bị Gắn Bảng, do đó toàn bộ hệ thống mô-đun và khung gầm được tính toán kỹ lưỡng để có thể gắn lên bảng từ tính hoặc các giá phẳng thí nghiệm. Đặc tính này giúp các giáo viên dễ dàng thực hiện bài giảng minh họa trực quan ngay trên bảng lớp học mà không lo rơi rớt, tối ưu hóa không gian truyền tải kiến thức.

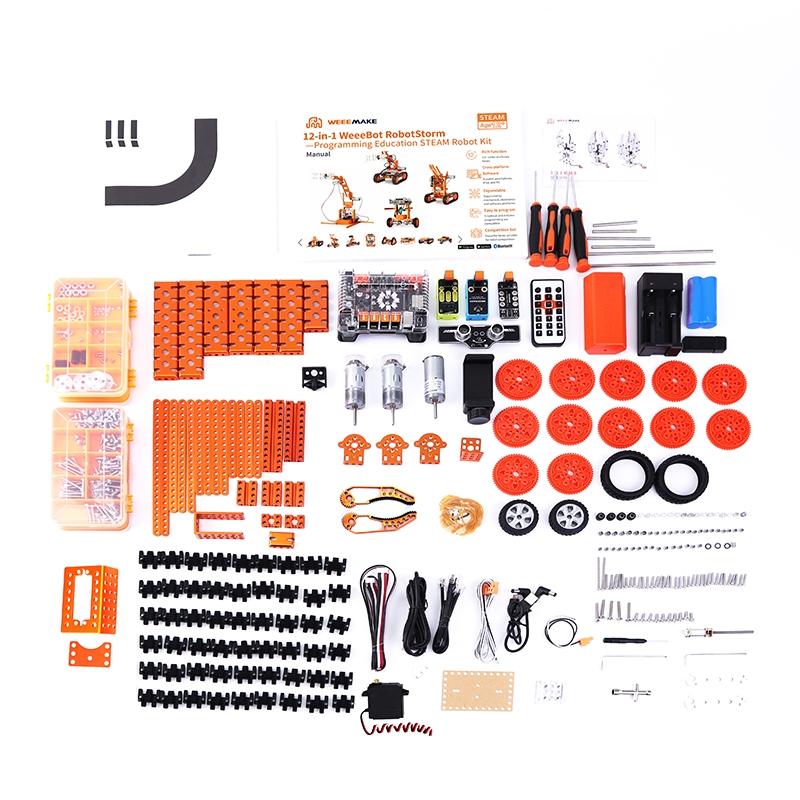

Thư viện linh kiện cơ khí và hệ thống mô-đun điện tử cốt lõi

Sức mạnh của bộ robot STEAM 12 trong 1 WeeeBot RobotStorm đến từ sự kết hợp đồng bộ giữa cơ khí chính xác và điện tử thông minh:

• Hơn 450 chi tiết cơ khí tải trọng cao: Bao gồm thanh dầm (beams), tấm nền (plates), giá đỡ (brackets), bánh răng (gears), tay gắp cơ khí (grippers), xích xe tăng (tracks), trục truyền động (shafts) và bánh xe (wheels). Tất cả được chế tạo từ vật liệu chịu lực, đảm bảo độ bền khi tháo lắp liên tục trong phòng thí nghiệm.

• Bo mạch chủ ELF điều khiển linh hoạt: Trái tim của hệ thống sử dụng kiến trúc mô-đun cho phép thay thế vi xử lý trung tâm (MCU) dễ dàng giữa ATMEGA-328P (hệ sinh thái Arduino) và ESP32 (hỗ trợ nâng cao kết nối IoT và Wifi/Bluetooth).

• Cổng kết nối RJ11 thông minh: Các cổng cắm cho động cơ và cảm biến được thiết kế đồng nhất theo chuẩn RJ11, giúp học sinh thao tác nhanh, ngăn ngừa hoàn toàn nguy cơ cắm ngược cực gây cháy hỏng mạch.

• Hệ thống cảm biến phong phú: Tích hợp cảm biến siêu âm RGB, cảm biến dò đường hai chiều, cảm biến con quay hồi chuyển (gyroscope), công tắc hành trình (limit switch), mô-đun LED RGB-8, cảm biến ánh sáng, cảm biến âm thanh và mắt thu hồng ngoại.

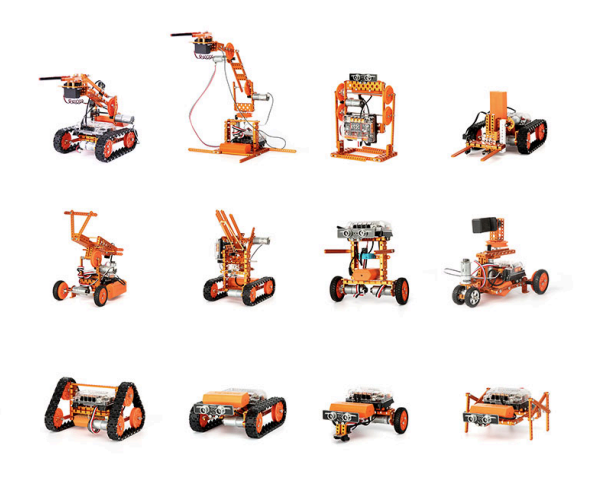

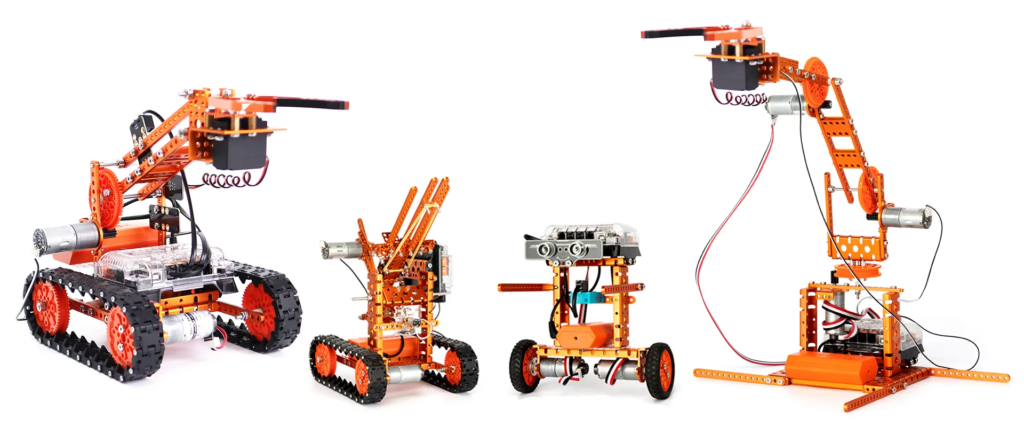

Chi tiết 12 hình thái lắp ráp của bộ robot thí nghiệm

Từ một bộ kit duy nhất, người học có thể biến đổi thành 12 mô hình thí nghiệm với nguyên lý hoạt động và mục tiêu học tập riêng biệt:

1. Cánh tay rô-bốt 4 bậc tự do (4DOF Robot Arm)



Mô hình mô phỏng cánh tay robot công nghiệp trong phòng thí nghiệm. Thiết bị vận hành bằng hai động cơ DC có bộ mã hóa dòng quét (encoder DC motor), một động cơ DC loại 37 và một động cơ servo tích hợp trong bộ kẹp kim loại, giúp thực hiện các bài thí nghiệm gắp, thả vật thể với độ chính xác tuyệt đối.

2. Xe tăng tích hợp cánh tay rô-bốt (Robot Arm Tank)

Sự kết hợp giữa khung gầm bánh xích mạnh mẽ và cánh tay cơ khí phía trên. Mô hình này tối ưu cho bài toán kiểm nghiệm khả năng di chuyển trên các bề mặt gồ ghề phức tạp phối hợp thao tác bốc dỡ vật liệu.

3. Rô-bốt xe nâng hàng (Forklift Robot)

Sử dụng cơ chế nâng hạ cấu tạo từ con trượt và cấu trúc truyền động thẳng. Hệ thống chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến lên xuống, giúp học sinh hiểu sâu về nguyên lý chuyển đổi lực cơ học.

4. Rô-bốt bắn bóng (Ball Launcher Robot)

Khung gầm xe tăng kết hợp cơ chế bắn lò xo hoặc bánh đà để phóng các quả bóng kích thước tương đương bóng bàn. Nhà sản xuất cung cấp sẵn tệp thiết kế 3D (3D file) của hộp chứa bóng để người học tự in và nâng cấp bằng máy in 3D của trường học.

5. Rô-bốt mô phỏng bước đi (Walking Robot)

Thiết lập cơ cấu thanh liên kết sinh học phức tạp. Robot chỉ sử dụng một động cơ encoder DC duy nhất nhưng có thể tạo ra chuyển động bước đi tiến lùi cân bằng như con người nhờ hệ thống truyền động liên hoàn.

6. Rô-bốt tự cân bằng (Self-balancing Robot)

Mô hình chuyển động trên hai bánh xe tương tự xe Segway. Thiết bị ứng dụng thuật toán phản hồi vòng lặp khóa kín (PID), thu thập dữ liệu liên tục từ cảm biến con quay hồi chuyển và gia tốc 3 trục để điều khiển hai động cơ encoder DC tự động bù góc nghiêng, giữ robot luôn đứng thẳng.

7. Rô-bốt pha chế rót nước (Bartender Robot)

Thử nghiệm độ ổn định của khung gầm thế hệ mới. Robot di chuyển siêu mịn, triệt tiêu phản lực và độ nghiêng để thực hiện nhiệm vụ rót chất lỏng từ chai vào ly mà không làm tràn ra ngoài.

8. Thiết bị Dolly quay phim (Camera Dolly)

Hệ thống xe chạy chuyên dụng chống rung. Phần giá đỡ phía trên hỗ trợ cố định thiết bị ghi hình để thực hiện các bài thí nghiệm về góc quét, quay phim timelapse hoặc cinematic ổn định.

9. Xe tăng lật hình tam giác (Rolling Tank)

Cấu trúc khung hình tam giác độc đáo giúp robot có thể tự lật nhào và tiếp tục di chuyển khi gặp chướng ngại vật bất đối xứng, không bao giờ rơi vào trạng thái kẹt hoặc lật úp.

10. Xe rô-bốt 3 bánh linh hoạt (Three-wheel Robot)

Hình thái đạt tốc độ di chuyển cao nhất và phản xạ nhanh nhất. Đây là mô hình cấu hình lý tưởng cho các bài thực nghiệm chạy đua theo vạch hoặc tối ưu thuật toán bám đuôi.

11. Rô-bốt nhện 4 chân (Spider Robot)

Mô phỏng chuyển động sinh học của loài nhện. Mô hình giúp người học giải bài toán cơ khí phối hợp: điều khiển chuyển động nhịp nhàng của 4 chân chỉ bằng cách sử dụng 2 động cơ độc lập.

12. Xe tăng thám hiểm dò đường (Detection Tank)

Sử dụng hệ thống xích bám đường tối đa để vượt qua các chướng ngại vật nhỏ. Mô hình chuyên dùng cho các bài thực hành kiểm tra cảm biến khoảng cách và thiết lập bản đồ di chuyển cơ bản.

Khung chương trình giảng dạy và bài tập thực hành chuẩn hóa

Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm đi kèm với hệ thống tài liệu giáo trình bài bản, phân chia theo từng chương mục rõ ràng từ dễ đến khó. Mỗi mô hình lắp ráp tương ứng với các giờ học lý thuyết và thực hành cụ thể:

• Lập trình điều khiển cơ bản: Kiểm soát động cơ encoder DC, điều tiết và phối màu đèn LED RGB, lập trình nốt nhạc cho còi báo (Buzzer) thông qua các mô hình Walking Robot hay Spider Robot.

• Ứng dụng cảm biến thông minh: Lập trình robot điều khiển bằng ánh sáng, âm thanh hoặc nhận lệnh từ remote hồng ngoại (IR Remote).

• Thuật toán điều khiển nâng cao: Triển khai giải thuật tự động né tránh chướng ngại vật (Obstacle Avoidance), thuật toán dò đường chạy theo vạch (Line-following), và thuật toán tự cân bằng dựa trên dữ liệu bộ lọc nhiễu của con quay hồi chuyển.

• Tích hợp hệ thống phức hợp: Phối hợp đồng thời cả khung gầm di chuyển và cánh tay gắp, ứng dụng công tắc hành trình bảo vệ hệ thống, xây dựng kịch bản tự động hóa hoàn toàn từ khâu tìm vật, gắp vật đến phân loại vận chuyển về kho bãi.

Về mặt phần mềm, hệ thống tương thích hoàn hảo với WeeeCode (nền tảng lập trình kéo thả trực quan dựa trên Scratch 3.0, hỗ trợ cả phiên bản Windows và Mac) và môi trường code thuần Arduino IDE cho những ai muốn nghiên cứu chuyên sâu bằng ngôn ngữ C/C++.

Giá trị thực tiễn và lợi ích của bộ kit thí nghiệm RobotStorm

• Tư duy liên ngành (STEM): Sản phẩm tích hợp toàn diện kiến thức của bốn lĩnh vực: Khoa học, Công nghệ, Kỹ thuật và Toán học. Người học không chỉ lắp ghép cơ học mà phải hiểu rõ bản chất vật lý của lực, dòng điện và logic thuật toán máy tính.

• Tối ưu hóa công tác giảng dạy: Nhờ tính năng gắn bảng tiện lợi, các bài giảng thực hành trở nên trực quan hơn bao giờ hết. Giáo viên có thể gắn các mô hình điện tử lên bảng để giải thích sơ đồ đi dây và kịch bản dòng lệnh cho toàn bộ lớp học một cách dễ dàng.

• Nền tảng cho các cuộc thi Robotics: Cấu trúc vững chắc và bo mạch ELF hiệu suất cao chính là bước đệm hoàn hảo để học sinh rèn luyện tư duy làm việc nhóm, chuẩn bị kỹ năng ứng biến cho các kỳ thi khoa học kỹ thuật lớn.

Hướng dẫn vận hành và bảo quản thiết bị trong phòng thí nghiệm

Để đảm bảo độ bền và tính chính xác cho các bài thí nghiệm, người dùng cần tuân thủ các bước sau:

1. Lắp ráp theo sơ đồ: Sử dụng sách hướng dẫn đi kèm hoặc file hướng dẫn kỹ thuật số để lắp ghép đúng thứ tự linh kiện cơ khí, tránh sử dụng lực quá mạnh làm biến dạng các thanh dầm.

2. Kết nối điện tử an toàn: Cắm các dây cáp RJ11 vào đúng các cổng chức năng trên bo mạch ELF. Kiểm tra nguồn cấp (điện áp hoạt động từ 6-12V) trước khi bật công tắc nguồn.

3. Nạp chương trình: Kết nối bo mạch với máy tính qua cổng USB (loại B) hoặc sử dụng USB Bluetooth Dongle để truyền dữ liệu không dây. Chọn đúng dòng chip xử lý (ATmega328p hoặc ESP32) trên phần mềm WeeeCode trước khi tiến hành nạp code.

4. Bảo quản thiết bị: Sau khi kết thúc buổi thí nghiệm, nên ngắt nguồn điện, tháo pin và phân loại các chi tiết nhỏ vào hộp đựng chuyên dụng để tránh thất lạc.

Các câu hỏi thường gặp về WeeeBot RobotStorm (FAQ)

Sản phẩm này có dùng để chế tạo máy móc công nghiệp được không?

Không. Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm là thiết bị được thiết kế thuần túy cho mục đích giáo dục, thí nghiệm lập trình và nghiên cứu STEM. Sản phẩm không có cấu tạo và tiêu chuẩn kỹ thuật để ứng dụng vào sản xuất công nghiệp hay các hoạt động dân dụng hằng ngày.

Tính năng gắn bảng của thiết bị hoạt động như thế nào?

Sản phẩm nằm trong dự án Thiết Bị Gắn Bảng, khung gầm và các mô-đun điện tử có cấu trúc hỗ trợ kết nối với hệ thống giá đỡ từ tính. Điều này cho phép cố định robot hoặc các mạch thành phần trực tiếp lên bảng dạy học để làm mô hình minh họa trực quan.

Phần mềm WeeeCode có dễ sử dụng cho người mới bắt đầu không?

Rất dễ sử dụng. WeeeCode được phát triển dựa trên giao diện kéo thả trực quan của Scratch 3.0, giúp các học sinh nhỏ tuổi hoặc người mới bắt đầu dễ dàng làm quen với logic lập trình mà không cần thuộc lòng các cú pháp mã lệnh phức tạp. khi trình độ nâng cao, người học có thể chuyển sang viết code thuần trên Arduino IDE.

Kết luận

Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm chính là giải pháp nâng tầm chất lượng cho các phòng thí nghiệm công nghệ và các chương trình giáo dục robotics hiện đại. Sự đồng bộ tuyệt vời giữa phần cứng cơ khí bền bỉ, bo mạch điều khiển ELF linh hoạt cùng tài liệu giảng dạy chi tiết mang đến một không gian sáng tạo không giới hạn cho người học.

Hãy trang bị ngay bộ robot STEAM 12 trong 1 WeeeBot RobotStorm để tối ưu hóa hiệu quả giảng dạy và trải nghiệm thực hành robotics chuyên sâu ngay hôm nay. Liên hệ với chúng tôi để nhận báo giá chi tiết và các chương trình ưu đãi dành riêng cho trường học và các trung tâm giáo dục.

Bảng thông số kỹ thuật chi tiết

Mục	Tham số kỹ thuật
Tên sản phẩm	Bộ robot STEAM 12 trong 1 WeeeBot RobotStorm
Thương hiệu	Weeemake
Cấu kiện điện tử	Cảm biến siêu âm RGB, Cảm biến dò đường hai chiều, Cảm biến con quay hồi chuyển, Mô-đun công tắc giới hạn, Cảm biến ánh sáng, Cảm biến âm thanh, Bộ thu hồng ngoại, LED RGB – 8 (chân), Bộ mã hóa/Bộ điều khiển động cơ DC, Điều khiển từ xa hồng ngoại, Mô-đun Bluetooth 4.1, Mô-đun USB Bluetooth
Số lượng chi tiết cơ khí	Hơn 450 chi tiết các loại (Thanh dầm, tấm nền, bánh xích, bánh răng,…)
Bo mạch điều khiển chính	ELF Mainboard (Hỗ trợ thay thế vi xử lý ATmega328p hoặc ESP32)
Cổng kết nối cảm biến	10 cổng (Bao gồm 4 cổng RJ11 cố định và 6 cổng tùy chọn nâng cao)
Cổng điều khiển động cơ	10 cách (Từ M1 đến M10), hỗ trợ kết nối lên đến 4 Động cơ & Servo đồng thời
Phương thức giao tiếp	Cổng USB (Loại B), Bluetooth, Wi-Fi 2.4G
Điện áp hoạt động	6 – 12V
Phần mềm hỗ trợ	WeeeCode (Windows 64bit / 32bit, Mac OS), Arduino IDE
Số hình thái thiết lập sẵn	12 mẫu đơn chuẩn thí nghiệm
Đặc tính dự án đi kèm	Hỗ trợ cấu trúc tích hợp trong hệ thống Thiết Bị Gắn Bảng

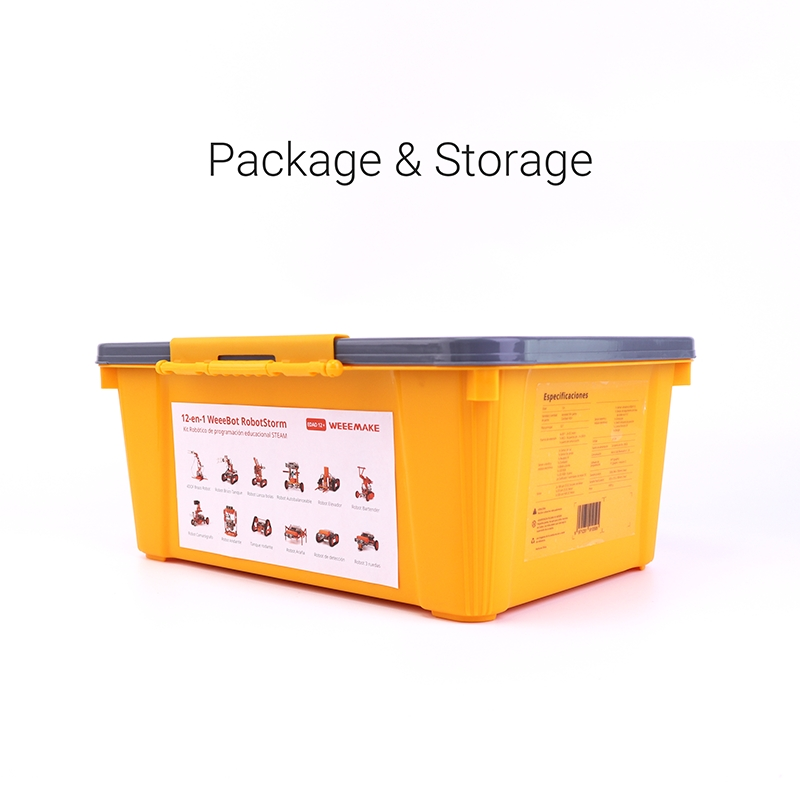

Kích thước đóng gói	437 x 320 x 200 mm
Trọng lượng tổng thể	4500 g
